　　驅動系統組成

　　400S400 HYBRID配備有并行混合驅動系統，通過該驅動系統，內燃機和電動機都與驅動輪機械連接(發動機和電動機的并聯連接)，電動機和發動機提供的功率可以疊加，這意味著兩者可以分別保持較低的額定功率，但是車輛不能僅通過電驅動系統來驅動。

　　混合驅動系統各種驅動模式的當前功率流可以顯示在COMAND顯示單元上。

　　汽車教學儀器驅動模式

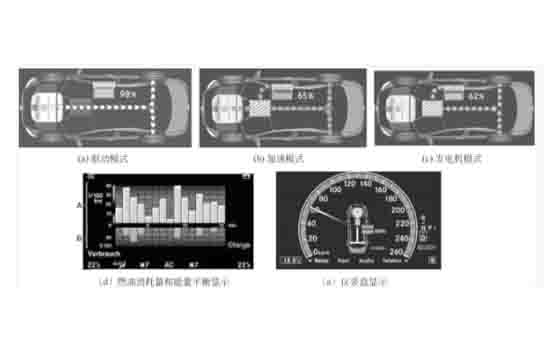

　　①在驅動模式下，動力僅從內燃機流向后軸，如圖所示。

　　②在加速模式下，動力從內燃機和電動機流向后軸。高壓電池為電動機供電，然后電動機產生驅動扭矩，以支持內燃機產生的扭矩，如圖所示。

　　③在發電機模式下，動力從后橋流向電動機。電動機將車輛的動能轉換為電能。如圖所示，該電動機充當高壓發生器并為高壓芽電池充電。

　　④汽車教學儀器中燃料消耗量條形圖顯示了燃料消耗量和產生的電能，如圖所示(過去15分鐘A的燃料消耗，以及過去B高壓電池回收的能量的顯示)，也可以在儀表板上顯示各種工作模式期間的能量流和高壓電池的當前功率，如圖所示。混合驅動系統運行后，將顯示消息READY。當ECO啟停功能可用時，綠色的READY指示燈點亮。當ECO啟停功能暫時不可用時，黃色的READY指示燈點亮。

　　發動機

　　引擎272974已針對混合驅動進行了改進和優化。新的氣缸蓋，改進的可變正時凸輪軸以及與原型不同的活塞輸出將功率增加了5KW。

　　其實，奔馳S400混合動力驅動系統是示教板就是根據奔馳S400混合動力驅動系統的內容研發的。
